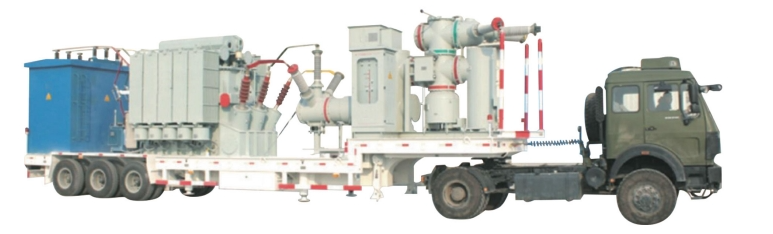

Subestação móvel do transformador
Parâmetros principais:
Parâmetros do módulo de alta tensão
|
Nome |
Modelo |
Corrente nominal |
Corrente suportável de curta duração |
|
Aparelhos elétricos combinados de 40,5kV |
ZCW-40.5 |
1600A,2000A,2500A,3150A |
31.5kA/4s |
|
Aparelhos elétricos combinados de 72,5kV |
ZF-72.5 |
1600A,2000A,2500A,3150A |
31.5kA/4s |
|
Aparelhos elétricos combinados de 126kV |
ZF-126 |
1600A,2000A,2500A,3150A |
40kA/4s |
|
Aparelhos elétricos combinados de 252kV |
ZF-252 |
2000A,2500A,3150A,4000A |
50kA/4s |
Parâmetros do módulo transformador
|
Capacidade（kva） |
Nível de tensão（kV） |
Calculo de bobinas |
Frequência（Hz） |
Grupo de links |
Método de resfriamento |
impedância de curto-circuito（%） |
|
5000 |
35/6.3 |
3 |
50/60 |
Yd11 |
ONAN/ONAF |
6.5 |
|
12500 |
35/10 |
3 |
50/60 |
Dy11 |
ONAN/ONAF |
6.5 |
|
20000 |
66/13.8 |
3 |
50/60 |
Dyn11 |
ONAN/ONAF |
7 |
|
25000 |
110/10.5 |
3 |
50/60 |
Dyn11 |
ONAN/ONAF |
10.5 |
|
40000 |
110/35 |
3 |
50/60 |
Yd11 |
ONAF |
10.8 |
|
50000 |
220/35 |
3 |
50/60 |
Dyn11 |
ONAF |
10.8 |
Parâmetros do módulo de baixa tensão
|
Nome |
Modelo |
Corrente nominal |
Corrente suportável de curta duração |
|
Aparelhos elétricos combinados de 35kV |
ZCW-40.5 |
1600A,2000A,2500A,3150A |
31.5kA/4s |
|
Armário 35kV SF6 |
XGN-40.5 |
1600A,2000A,2500A,3150A |
31.5kA/4s |
|
Armário de distribuição de 10kV |
HXGN-15 |
1000A,2000A,3000A |
31.5kA/4s |
|
Armário de distribuição de 10kV |
KYN28-12 |
1600A,2000A,2500A,3150A |
31.5kA/4s |
